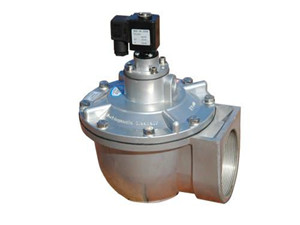

SYXC-J直角式
電磁脈沖閥用于脈沖袋式除塵器的噴吹清灰，此型脈沖閥的空氣進出口均直接與管子用螺紋連接，兩管成90角，故通常叫它角形閥。
脈沖閥的進氣口接氣包，出氣口接噴吹管。連接時，螺紋間應填以四氟乙烯生料帶，以確保密封。連接時還要注意，進氣端螺紋擰入的長度不能大于附圖及表2中給出的“F”尺寸，以免影響噴吹氣量。
1、使用環境：
a、溫度：-10℃-+55℃
b、濕度：相對濕度不大于85%
2、工作介質：清潔空氣
3、噴吹氣源壓力：0.3-0.6MPa
4、噴吹氣量：在噴吹氣源壓力為0.6MPa，噴吹時間為0.1秒時；
5、電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A。

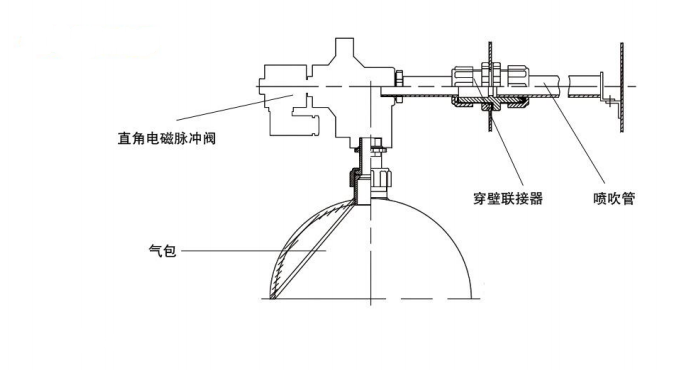

（安裝示意圖）
直通式脈沖閥的構造特點是空氣進出口中心線在一條直線上,,脈沖閥膜片把脈沖閥分為前,
圖一直通式脈沖閥
后兩個氣室,接通壓縮空氣時脈沖閥處于關閉狀態,開啟動作原理與直角閥相同,只是氣流噴射時的流動方向如圖一所示.
直通式脈沖閥的優點是安裝方便,常用于氣箱脈沖除塵器.
直通式
電磁脈沖閥簡稱為直通閥（TMF-T）,其進出口之間是180度,其進出口中心為同一直線,它適用于儲氣筒與除塵噴吹管的安裝連接,氣流暢通,能提供符合要求的脈沖清灰氣流.
SYXC-J直角式電磁脈沖閥結構特點：
電磁脈沖閥的閥體，閥蓋采用鋁合金壓鑄制成，經表面處理后，具有良好的_性能。膜片及密封墊采用新工藝硫化和復合。電磁先導頭選用好的磁性材料和不銹鋼隔磁材料組成，彈簧和緊固件均采用不銹鋼材料。分氣箱（氣包）的接管和除塵器的噴吹管分別插入閥的進出口。并擰緊二端壓緊螺母密封。能提供從20、25、40S三種規格的閥供各種不同處理（凈化）風量的脈沖袋式除塵器選用。閥體，閥蓋壓鑄致密，表面覆蓋透明漆，提高_性能。膜片上的密封墊采用金屬與橡膠復合，剛性好，不泄漏。電磁先導頭吸力大，動作靈敏可靠。閥的開啟性能好，在額定電壓85%時能正常開啟。閥的關閉性能好，在0.15Mpa氣壓時能可靠關閉。
SYXC-J直角式電磁脈沖閥的注意事項：
一、開箱后應先檢查使用說明書、出廠合格證、裝箱清單是否_。對照銘牌是否與訂貨單相符。
二、安裝前請吹掃氣包及管路，（電磁脈沖閥處于關閉狀態，進體進入氣包后，打開排污閥，讓雜質隨氣體排出。然后反復幾次。）再開啟電磁脈沖閥，以避免異物損傷膜片造成電磁脈沖閥失靈。
三、當電磁脈沖閥發生故障時，為了及時隔離和便于維修，建議安裝旁通（旁路）裝置。
四、電磁脈沖閥閥閥體上的箭頭應與介質流向一致。否則，不能_正常使用。
五、電磁脈沖閥閥安裝方式是垂直于水平管道，線圈向上。在條件不允許時，允許±30°傾斜。
六、為了_電磁脈沖閥正常使用，請在電磁脈沖閥前加裝油水分離器。
七、在危險環境中為防止電火花可能引發爆炸等事故的發生，應使用防爆型電磁閥。
八、如電磁脈沖閥暫不安裝時，可存放在0~40℃，相對濕度≤80%左右，但無腐蝕性氣體的室內，盡可能避免露天存放。 信logo.png)
