含塵氣流通過進口煙道進入筒體，筒體是一個圓形筒體，水從除塵器上部注水槽進入主筒，使整個圓筒內壁形成一層水膜從上而下流動，煙氣由筒體下部切向進入，在筒體內旋+轉上升，含塵氣體在離心力作用下始終與筒體內壁面的水膜發生摩擦，這樣含塵氣體被水膜濕潤，塵粒隨水流到除塵器底部，從溢水孔排走，在筒體底部封底并設有水封槽以防止煙氣從底部漏出，有清理孔便于進行筒體底部清理。除塵后廢水由底部溢流孔排出進入沉淀池，沉淀中和，循環使用。

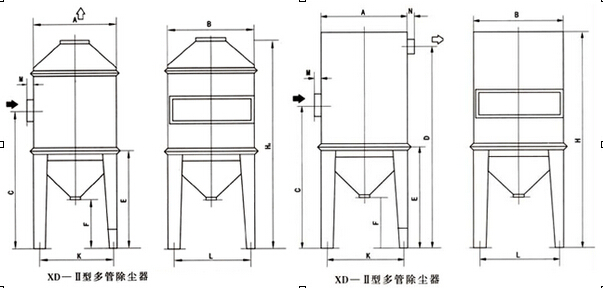

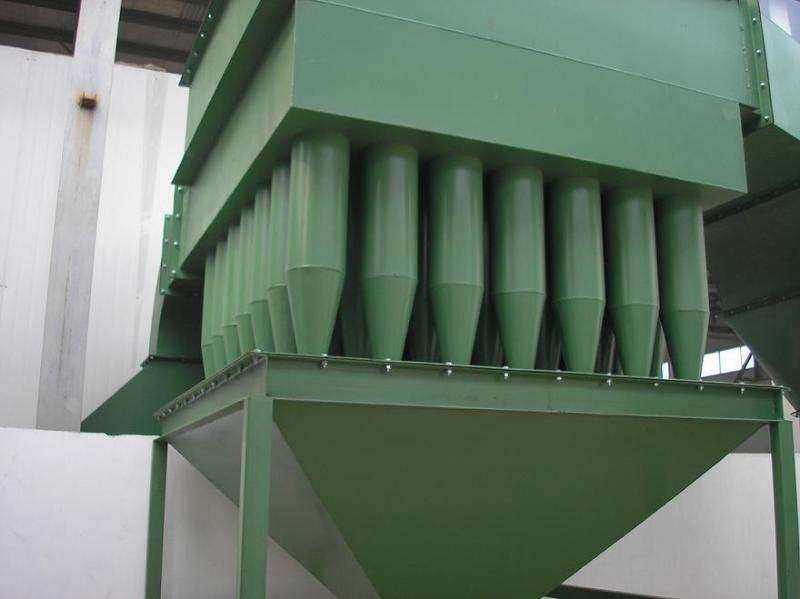

XD-II型多管旋風除塵器用途及特點：
1、處理風量大，負荷適應性強，陶瓷多管除塵器的陶瓷機芯光滑耐用，不會產生堵塞現象。占地面積小，多管旋風除塵器可根據用戶場地情況，因地制宜，靈活地進行安裝。置于室內、露天均可。
2、適用于各種型號和各種燃燒方式的工業鍋爐及熱電站鍋爐的粉塵治理。
3、對于其它工業粉塵，同樣可用多管旋風除塵器治理，還可利用多管旋風除塵器進行水泥及其它有實用價值的粉塵進行回收。
4、一次性投資少。本除塵器與靜電除塵器相比，總投資少，與水膜式除塵器相比，不用循環水，沒有二次揚程，無廢水排放，不需增加水處理的設備。



規格型號	XD-Ⅱ-0.5	XD-Ⅱ-1	XD-Ⅱ-2	XD-Ⅱ-4	XD-Ⅱ-6	XD-Ⅱ-10	XD-Ⅱ-20	XD-Ⅱ-35
配用鍋爐（t/h）	0.5	1	2	4	6	10	20	35
處理煙氣量（m3/h）	1500	3000	6000	12000	18000	30000	60000	105000
除塵效率（%）	＞95
本體阻力（Pa）	＜900
分割粒徑	3.05
重量	310	570	960	1900	2910	6100	11750	20300
